液冷板三大关键检测：气密、热阻与洁净度如何保障GB300稳定运行

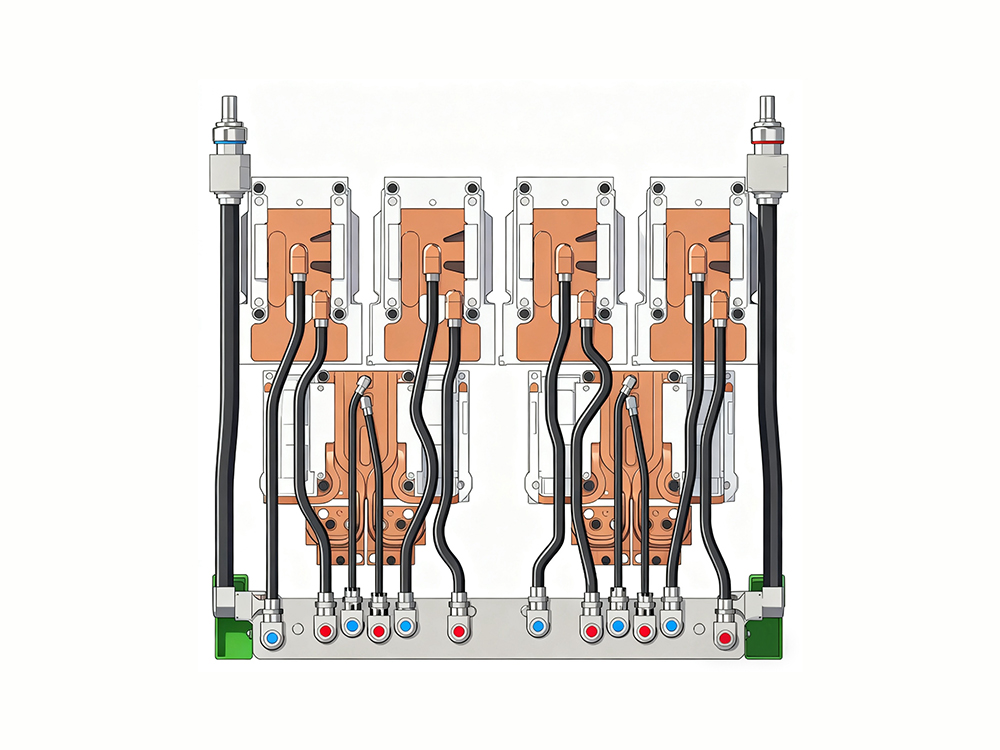

冷板式液冷系统的核心构成

冷板式液冷系统主要由冷板、液冷管路与冷却单元三部分构成。其中，冷板作为直接与芯片接触的核心散热部件，其结构设计尤为关键：

•基板：采用高导热材料（如铜或铝合金），通过精密加工确保接触热阻低于0.1℃·cm²/W，实现芯片与冷板间的高效热传导。

•流道结构：通过CNC铣削、微通道冲压或增材制造等技术在基板内部加工微通道或歧管，为冷却液提供优化的流动路径。

•接口设计：采用快插式或螺纹式密封接口，有效降低系统漏液风险。

闭环散热工作原理

系统运行时，低温冷却液（入口温度20-30℃）在泵的驱动下进入冷板流道，通过强制对流换热吸收芯片产生的巨大热量。冷却液温度升高至40-50℃后流出，进入外部冷却单元进行热交换，降温后重新回流至冷板，形成完整的闭环散热。

确保可靠性的关键检测环节

为确保冷板在GB300等高功耗应用中的稳定可靠，出厂前必须经过严格的检测流程：

气密性测试——系统安全的基础

通过向冷板内部施加测试压力并保持设定时间，检测是否存在压力衰减，确保冷却液无任何泄漏风险。这是保障系统长期稳定运行的**道防线。

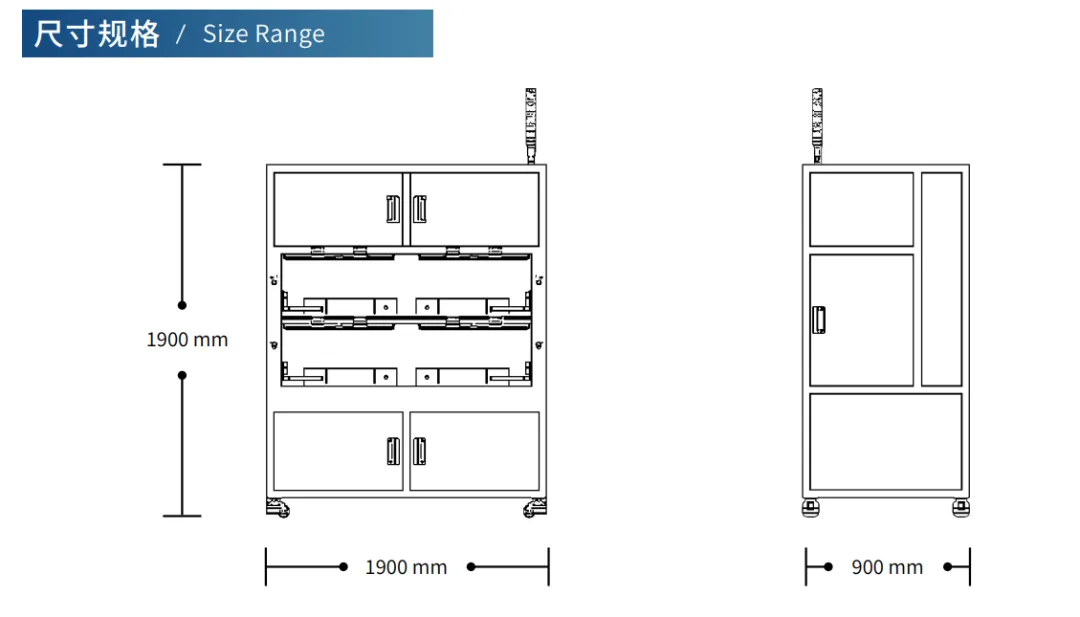

充氮保压测试系统

杰创测控充氮保压测试系统是一款用于液冷板气密性（保压）与抗压能力检测的自动化设备。具备以下核心特性：

自动保压测试：可根据预设气压值自动调节并稳定输出压力，完成测试流程

四通道独立：四个测试通道可同步或独立工作，每个通道均可设置独立的测试参数，互不干扰

双重检测功能：既能判定产品是否存在泄漏，也可评估其结构强度与抗压性能

热阻与流阻测试——性能核心指标

热阻值：衡量热量从芯片传递到冷却液的效率，直接反映散热性能优劣

流阻值：体现冷却液流经冷板内部流道时的压力损失

通过在模拟实际工况的流量和热负荷条件下测试，确保冷板满足GB300等高功耗芯片的散热需求。

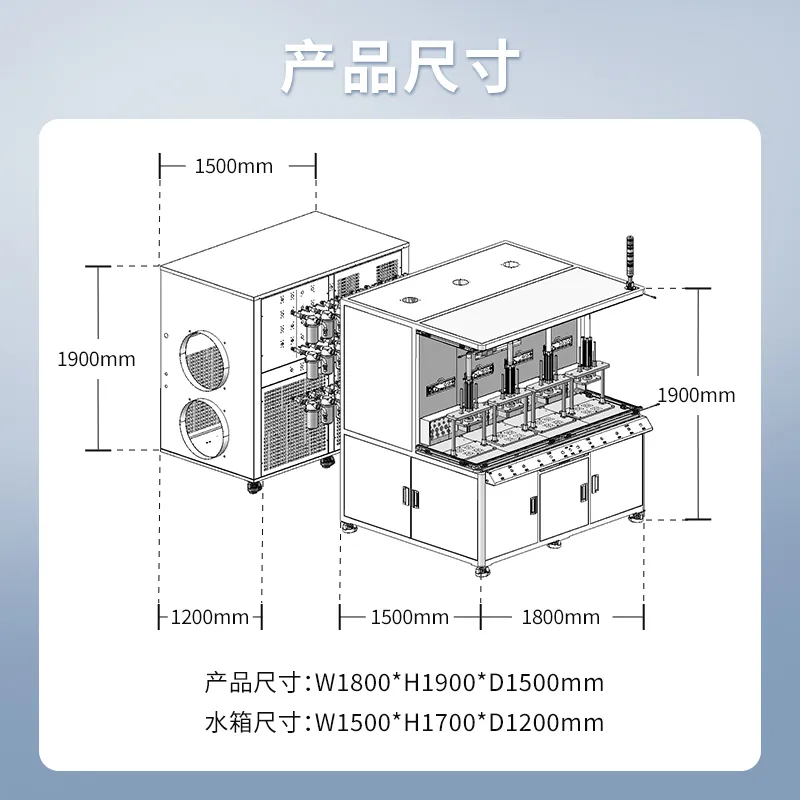

热阻流阻测试机

JETEK MC 热阻流阻测试机是一款用于液冷板热阻与流阻性能测试的专业设备，具备以下核心特性：

多通道独立测试：四个测试通道可同步或独立运行，每个通道均可设定不同参数

高精度控流与测温：每通道独立流量控制，配合多路温度监测，流量精度高达0.02L/min

自动烘干功能：测试结束后自动启动烘干流程，提升测试效率

定制化测试软件：配套软件支持参数灵活设定，用户可根据测试需求自定义规格

高扩展性与适应性：测试参数、通道数量及测试功能均可按客户需求定制

洁净度控制——确保流道清洁的关键环节

冷板内部流道的清洁度是保障液冷系统可靠性的核心要素。任何微小的杂质或颗粒物残留，在循环中都可能引发精密流道的堵塞或水泵等关键部件的异常磨损。因此，在完成清洗后必须实施专业的洁净度检测，为产品质量建立客观的量化依据，真正做到让洁净度有据可查。

流道清洗机

杰创测控流道清洗机是专为液冷板内部清洁设计的专业设备，具备以下核心特性：

多元冲洗模式：支持正冲、反冲、脉冲、振动与气蚀等多种方式，有效清除加工残留污染物

精准程控与高效过滤：用户可自定义清洗参数，内置高精度过滤系统，实现金属颗粒物<80μm、非金属颗粒物<50μm的严格管控

科学验证体系：在专业无尘实验室中采用滤膜萃取工艺对清洗效果进行客观验证，为清洗质量提供可靠数据支撑

为应对GB300对散热系统的严苛需求，杰创测控以充氮保压测试系统、热阻流阻测试机、流道清洗机等专业设备，构建起从密封性、散热性到清洁度的全方位质量保障体系，成为AI算力发展中不可或缺的“品质守门员”，为液冷数据中心时代的可靠运行保驾护航。
