突破边界：宽恒功率范围直流电源的技术解析与应用展望

一、什么是宽恒功率范围直流电源？

宽恒功率范围直流电源，顾名思义，其核心特征在于一个“宽”且“恒”的功率输出区间。与传统电源的固定功率包络线不同，它提供了一个巨大的、可灵活分配的功率“池”。

其输出特性曲线不再是一个标准的矩形，而是一个更为宽广的平行四边形或梯形区域。这意味着，在同一个功率额度下，电源能够提供更宽的电压和电流组合。

其最显著的技术优势体现在

1、兼容低压大电流与高压小电流：

低压大电流场景：例如，一台2000W的传统电源，若**电压为80V，则**电流固定为25A。而在宽恒功率电源上，同样2000W的功率，可能在0-33V的电压范围内，都能提供高达60A的电流。这完美适配了如3.3V、5V、12V等低电压、超高电流的芯片测试需求。

高压小电流场景：同样这台电源，在需要测试60V电压的设备时，传统电源可能因电流限制（如25A）而无法在60V下输出满功率（需要33.3A）。但宽恒功率电源可能允许在60V时仍能输出超过30A的电流，接近或达到满功率2000W。

2、在更低电压下实现满功率输出：

这是宽恒功率电源最具革命性的特点。传统电源在低电压下，由于电流限制，实际可用功率会急剧下降（例如，80V/25A的电源在10V时**输出功率仅为10V×25A=250W。）而宽恒功率电源则能在极宽的电压范围内（例如从1V到半额定电压）维持满功率输出。这对于测试服务器主板、GPU加速卡、大功率LED模组等启动瞬间或持续工作在极低电压、超大电流状态的设备至关重要。

二、实现宽恒功率输出的关键技术

实现如此灵活的功率输出，并非易事，背后是多项电力电子技术的深度融合：

1、先进的拓扑结构与多级变换：
采用如“PFC+LLC谐振+同步整流”或“交错并联PFC+移相全桥”等高效、高功率密度的拓扑结构。通过多级功率变换和精细控制，实现对输出电压和电流范围的极大拓宽。

2、精密的数字控制与DSP技术：
核心在于一颗强大的“数字大脑”——数字信号处理器。DSP能够实时监测输出电压和电流，并根据设定的功率包络线，动态、无缝地在恒压和恒流模式之间切换，确保在任何工作点都不会超功率，同时**限度地利用功率器件的性能。

3、高性能的功率半导体器件：
采用低导通电阻的MOSFET作为开关管和同步整流管，以**限度地降低在低压大电流工况下的导通损耗和发热。对于更高功率的型号，可能会使用GaN或SiC器件，以提升开关频率和整机效率。

4、智能的热管理与并联技术：
低压大电流工况下，电源自身的损耗主要以热的形式体现。因此，必须配备高效的散热系统，如智能温控风扇、优化的风道设计和散热器。此外，支持主从并联功能，可以轻松地将多台电源并联，以获取更大的电流输出，进一步扩展应用边界。

三、宽恒功率电源的优缺点分析

优点：

极高的测试灵活性与覆盖率：一台设备可替代多台不同电压/电流规格的传统电源，减少设备投入和占地空间。

提升测试效率：无需因为测试对象的电压/电流需求不同而频繁更换电源，简化了测试流程。

面向未来的投资：能够很好地适应未来电子技术中更极端的供电需求，设备生命周期更长。

精准模拟真实工况：对于测试电源时序、动态负载响应等复杂场景，宽范围的输出能力能更真实地模拟实际应用环境。

缺点：
成本更高：复杂的电路设计、高性能的元器件和精密的控制系统导致其制造成本远高于传统电源。

控制复杂性增加：虽然对用户是透明的，但其内部控制算法更为复杂，对研发设计能力要求极高。

体积与重量：为了实现宽范围输出和高效散热，其体积和重量可能比同功率的传统电源要大。

潜在的纹波噪声挑战：在极端工作点（如极低电压、极大电流），对输出纹波和噪声的控制是一个技术挑战。

四、 核心应用场景

宽恒功率直流电源因其独特的优势，在以下领域正变得越来越不可或缺：

1、半导体与集成电路

CPU/GPU/ASIC测试：测试其核心供电，通常要求1-2V电压下提供数百安培的瞬时电流。

功率器件测试：如测试MOSFET、IGBT的驱动特性，需要宽范围的电压和电流。

2、汽车电子

电动汽车动力总成测试：测试电机控制器、DC-DC转换器等，需要覆盖从低压（12V/24V）到高压（400V/800V）的宽范围。
车载电子设备：模拟汽车启停过程中的电压跌落和浪涌。
3、通信与数据中心

服务器电源测试：测试符合CRPS标准的服务器电源，需要宽范围的输入和强大的负载能力。

光模块与交换机测试：需要多种低电压、高精度的供电组合。

4、新能源与工业自动化

太阳能逆变器测试：模拟太阳能板在不同光照下的IV曲线。

电池测试：用于电池充放电测试，需要电源具备源/载一体功能，宽恒功率特性使其在充放电全周期都能高效工作。

工业机器人伺服驱动器测试。

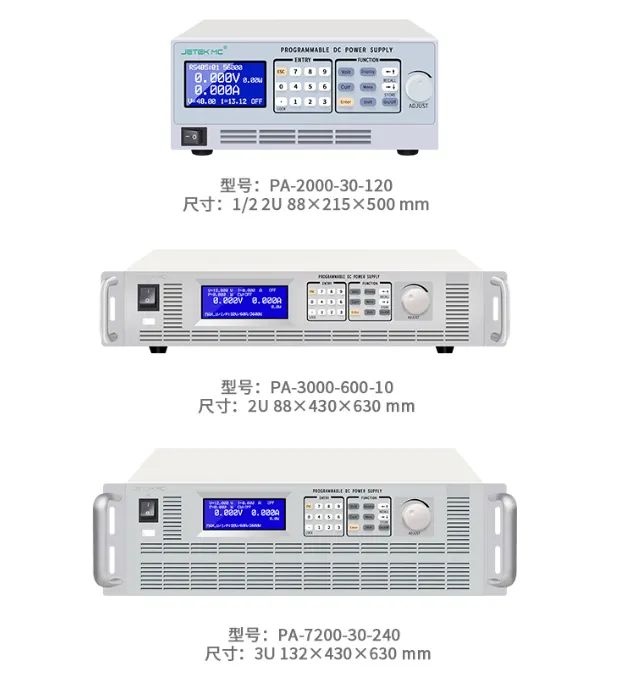

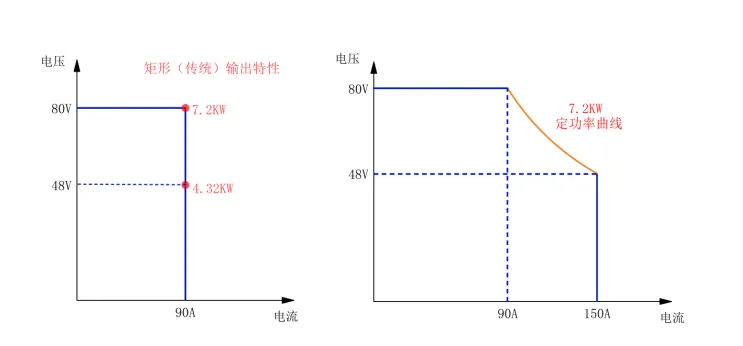

PA系列直流电源对功率输出曲线进行了扩展，为用户提供更宽泛的电压和电流组合，因而要比传统的“矩阵”输出范围的电源更加灵活。单台定功率直流电源的输出范围可能是普通矩阵电源的数倍。例如80/150A/7.2KW型号的电源能够在7.2KW功率上提供80V 90A的输出，或者在7.2KW上提供48V 150A的输出，如果是传统的“矩阵”输出电源。其技术指标将会是80V/90A/7.2KW，当输出电压为48V时，其**电流仍为90A，功率仅为4320W。

宽恒功率范围直流电源，通过其创新的“功率池”设计，打破了传统电源输出特性的枷锁，为应对日益复杂和多变的电子测试需求提供了**解决方案。它不仅是测试工程师手中的一个强大工具，更是推动前沿技术发展的“赋能者”。尽管在成本和设计上存在挑战，但随着技术的进步和市场需求的扩大，宽恒功率电源必将成为高端测试领域的标准配置，为下一个时代的电子创新保驾护航。
